ИБП ИМПУЛЬС ФРИСТАЙЛ 3000 ВА

ИБП ИМПУЛЬС ФРИСТАЙЛ 3000 ВА

В сравнение (0)

Основные характеристики
Бренд ИМПУЛЬС
Модель ФРИСТАЙЛ 3000 ВА
Страна производства (Китай)
Номинальная мощность 2.7 кВт | 3 кВА
Выходной коэффициент мощности 0.9
Тип ИБП с двойным преобразованием
Гарантия 2 года

Области применения

  • Серверы начального уровня
  • Коммутаторы, маршрутизаторы, сетевое оборудование
  • Дежурное освещение
  • Концентраторы телекоммуникационных сетей
  • Системы хранения данных
  • Промышленное оборудование
  • Системы видеонаблюдения
  • Стойки АСУТП

Документация

Спасибо, Ваша заявка
принята.
В ближайшее время наши менеджеры обработают заказ и свяжутся с Вами
Оставьте заявку

Почему выбирают ИМПУЛЬС серии ФРИСТАЙЛ

  • Чистая синусоида на выходе. Двойное преобразование (он-лайн топология)
  • ЖК-дисплей с функцией настройки
  • Универсальный корпус
  • Удаленное администрирование. Слот для SNMP / Relay карты (*опционально)
  • Возможность замены встроенных АКБ в «горячем» режиме
  • Масштабируемое время автономной работы
  • Функция сегментирования нагрузки
  • Интеллектуальное управление батареями
  • 2 конфигурации ИБП: 1 фаза вход/ 1 фаза выход; 3 фазы ВХОД/ 1 фаза ВЫХОД

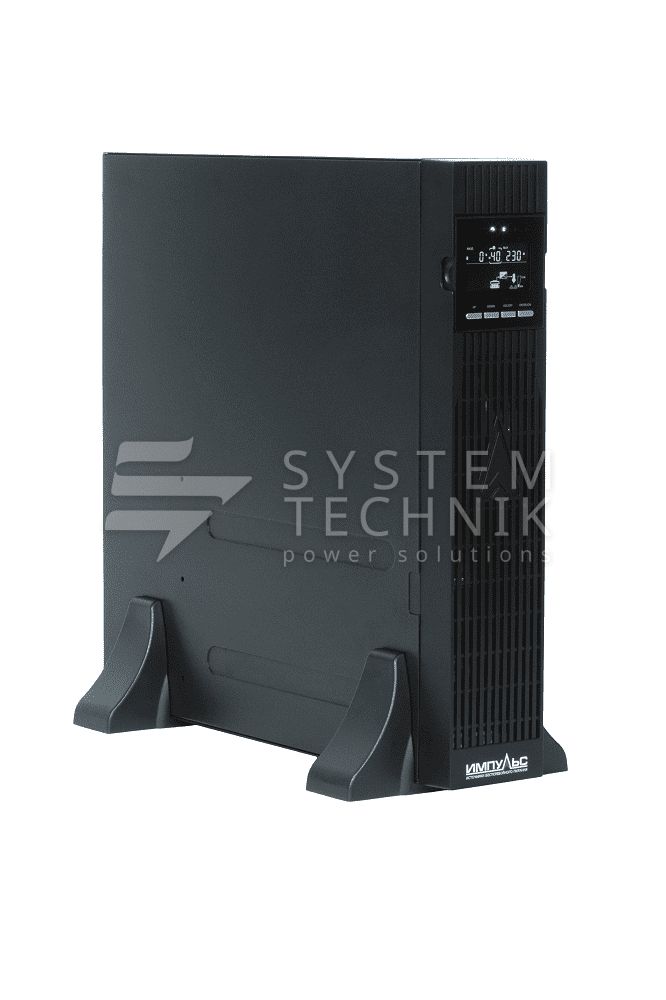

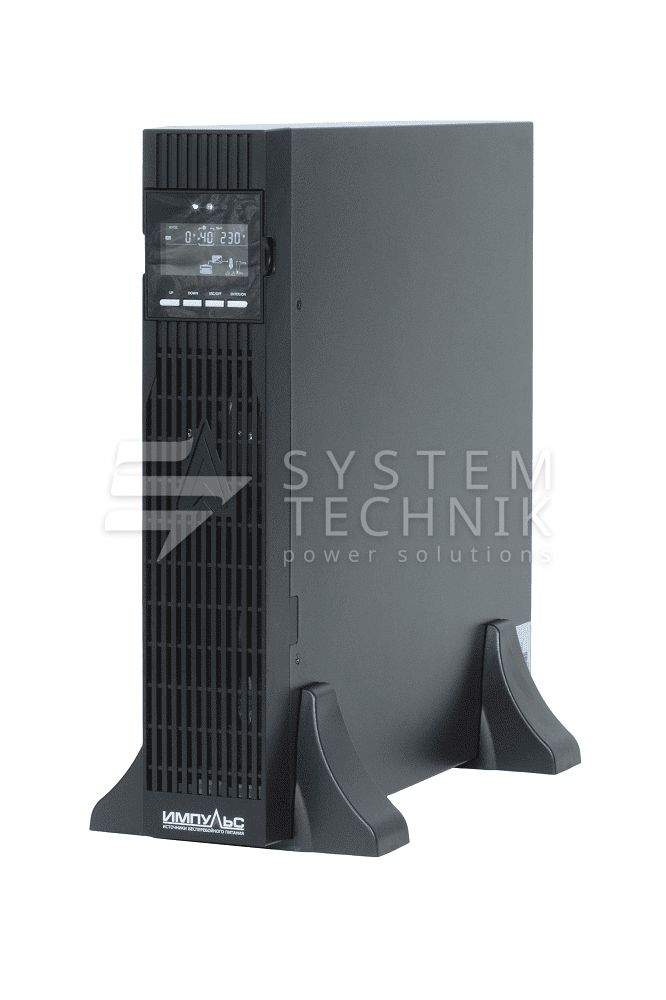

Подробнее об ИБП ИМПУЛЬС ФРИСТАЙЛ 3000 ВА

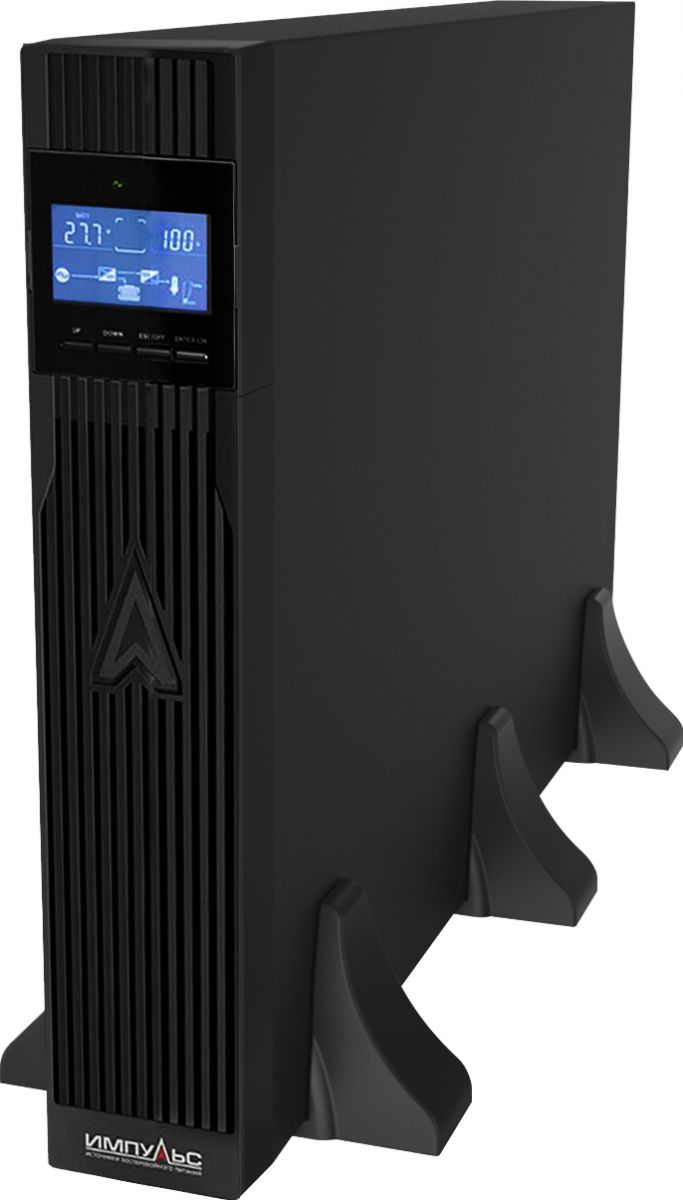

ИБП ИМПУЛЬС ФРИСТАЙЛ 3000 ВА предназначен для бесперебойного электропитания ответственной нагрузки с высокой плотностью мощности: серверного и сетевого оборудования, сетей голосовой связи и передачи данных, промышленных установок и PLC-контроллеров. Выполнен в форм-факторе башня/стойка (Rack\Tower).

Технические характеристики

Входные характеристики
Входной коэффициент мощности 0.99
Число фаз (вход) 1
Входное напряжение 200/208/220/230/240 В
Диапазон входного напряжения 160-300В при нагрузке 100%-80%; 140-300В при нагрузке 80%-70%; 120-300В при нагрузке 70%-60%; 110-300В при нагрузке меньше 60%
Диапазон входной частоты 40-70 Гц Гц
Выходные характеристики
Число фаз (выход) 1
Выходное напряжение 200/208/220/230/240 В В
Характеристики батарей
Время зарядки 4 ч.
Общие характеристики
Габариты, ШхГхВ 440 х 86,5 х 600
Вес, включая батареи 26.2 кг
Емкость встроенных АКБ 9 Ач
Форма выходного сигнала Синусоида

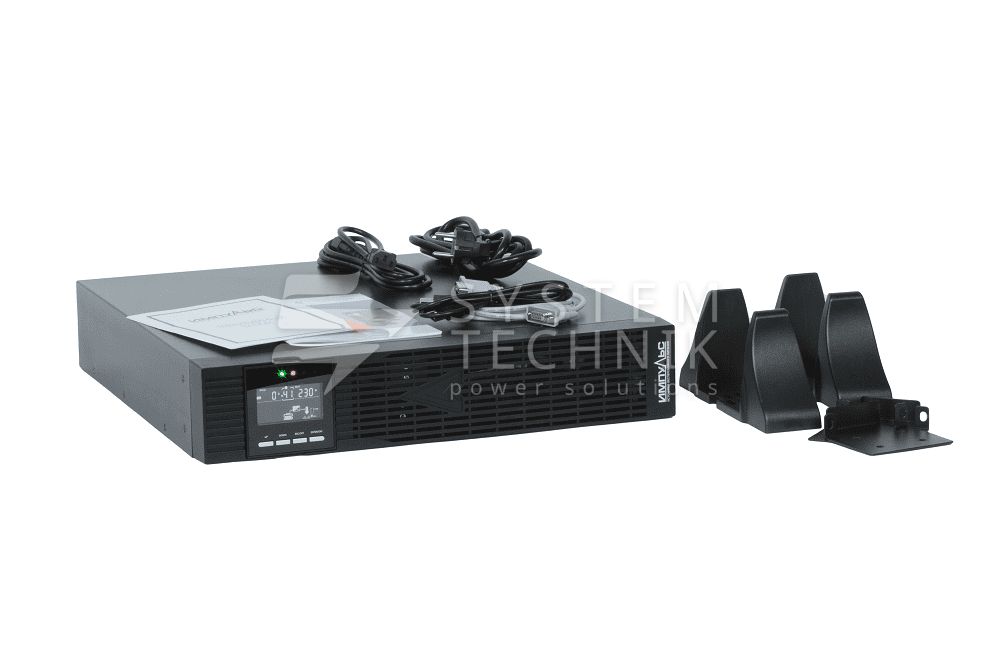

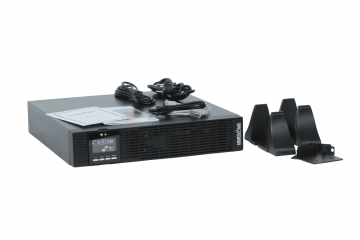

Комплектация

Комплектация

Комплект поставки:

  • Руководство пользователя ИБП
  • Комплект программного обеспечения на CD-диске
  • USB-кабель
  • Кабель питания (вход и выход)
  • Кабель RS232

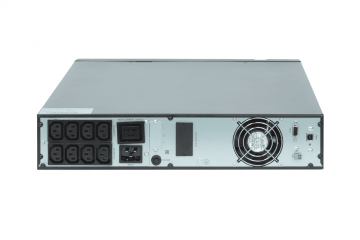

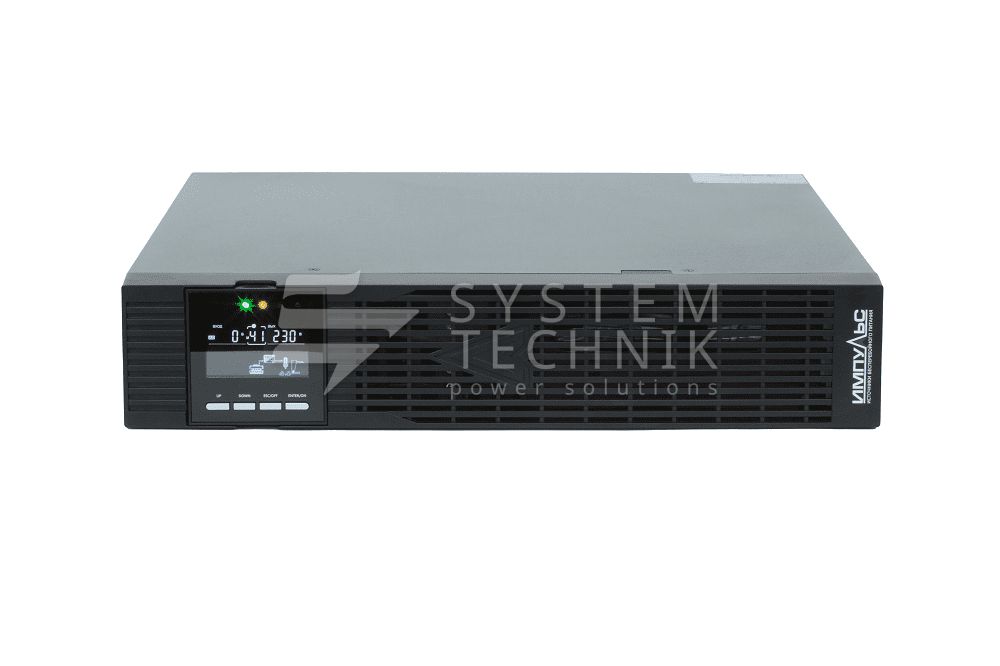

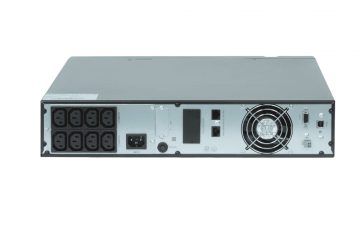

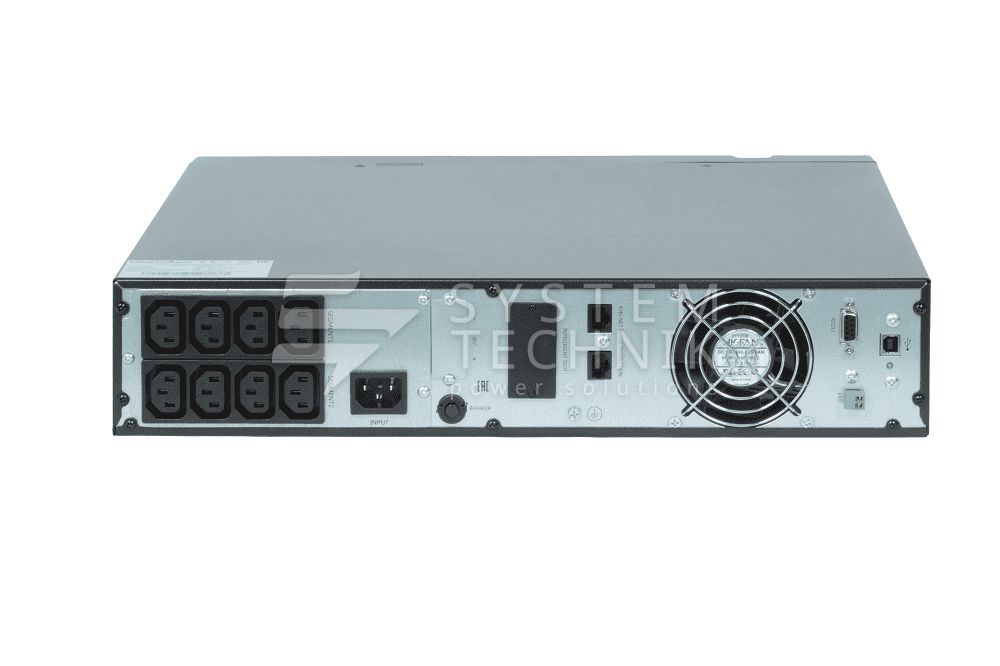

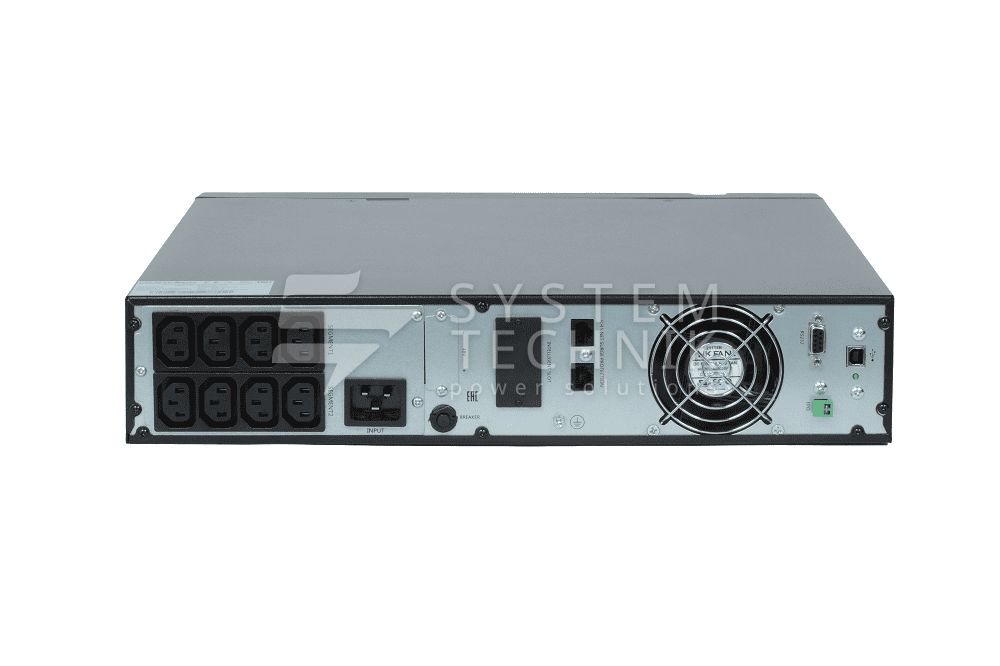

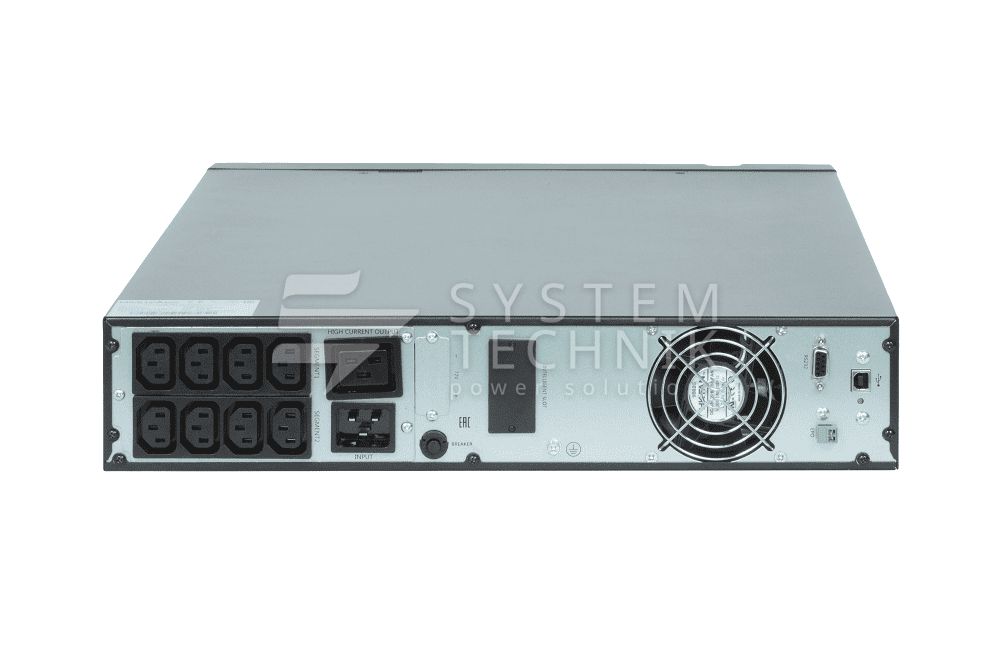

Внешний вид ИМПУЛЬС ФРИСТАЙЛ 3000 ВА

Внешний вид
  • 1 Выходные розетки (10 А)
  • 2 Батарейный разъем для подключения ВБМ
  • 3 Интеллектуальный слот SNMP (на выбор)
  • 4 Защита от перенапряжения сети/факса/модема (на выбор)
  • 5 Порт связи RS-232
  • 6 Входная розетка переменного тока
  • 7 Входной автоматический выключатель
  • 8 EPO (на выбор)
  • 9 USB (на выбор)
  • 10 Выходная розетка (16 А)

Подключение внешних батарейных модулей к ИМПУЛЬС ФРИСТАЙЛ 3000 ВА

1. Чтобы установить дополнительные ВБМ для ИБП

Поверните ИБП задней панелью к себе. Найдите место расположения разъемов для подключения ВБМ закрытое заглушкой. Снимите заглушку.

  • Вставьте кабель(-и) ВБМ в батарейные разъемы, как показано на Рисунке 7. К ИБП может подключаться до четырех ВБМ. Подключите черный разъем к черному разъему. Плотно соедините разъемы, чтобы обеспечить соответствующее соединение.
    Для подсоединения второго ВБМ, отсоедините разъем ВБМ на первом ВБМ и аккуратно потяните, чтобы дотянуть соединяющий кабель к разъему ВБМ на втором ВБМ. Повторите этот процесс для последующих ВБМ.
  • Убедитесь, что соединения ВБМ плотно затянуты, и для каждого соединительного кабеля обеспечен достаточный радиус изгиба и отсутствует натяжение кабеля.
    Установка ИБП
    Рис. 7. Стандартная установка ВБМ
  • Вернитесь к шагу 4, чтобы продолжить установку ИБП.

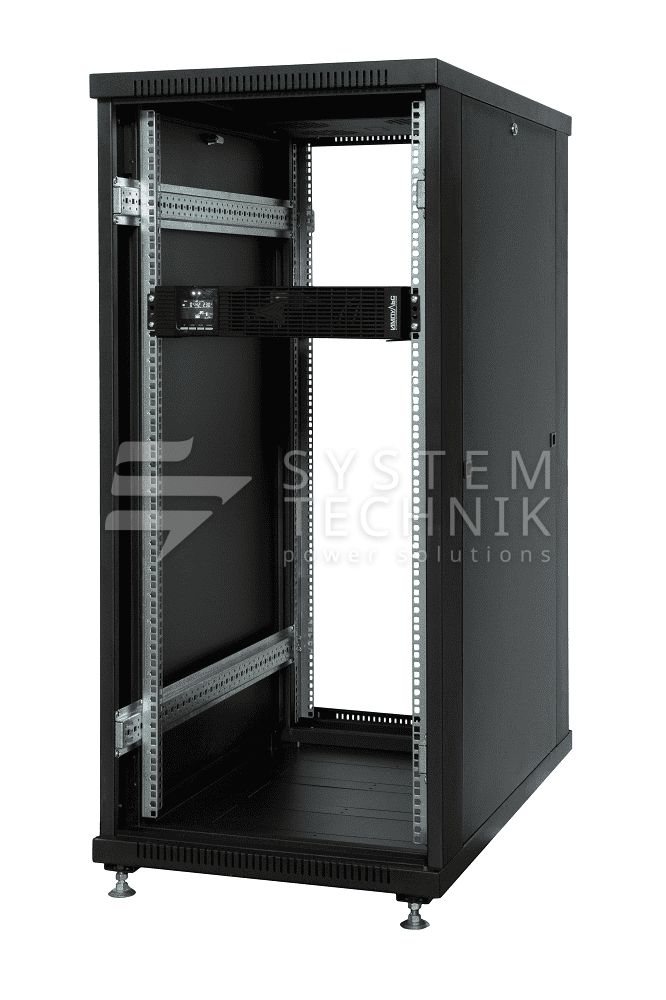

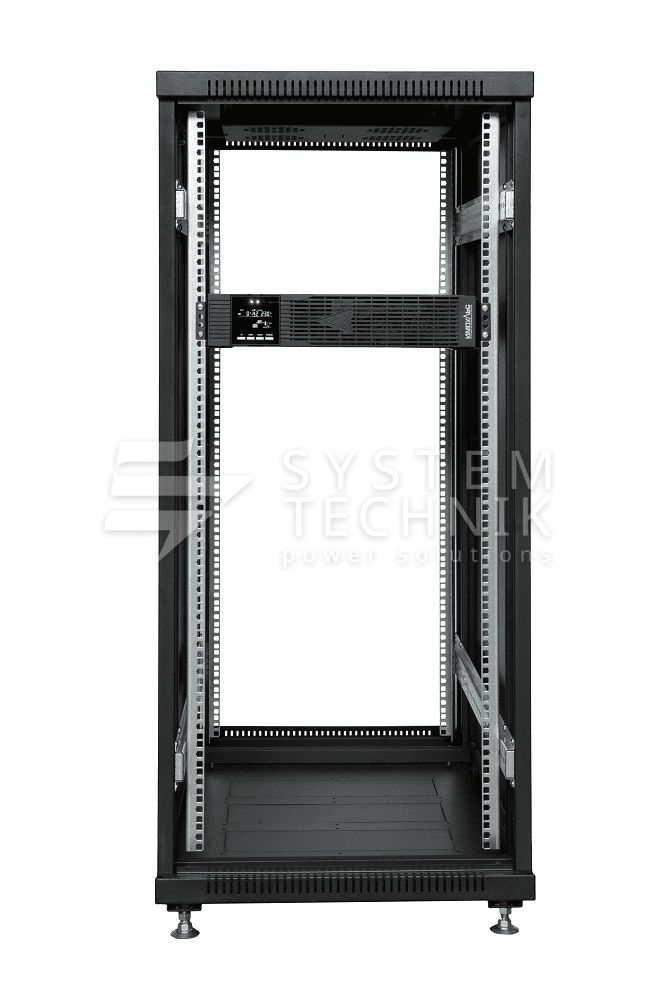

Установка ИБП ИМПУЛЬС ФРИСТАЙЛ 3000 ВА

  1. Для установки набора реек
    • Соберите левую и правую направляющую с задними направляющими, как показано на Рисунке 1. Не затягивайте винты.
      Отрегулируйте размер каждой направляющей на глубину стойки.Функция «холодного старта» ИБП при отсутствии напряжения в электросети.
      Установка ИБП
      Рис. 1. Закрепление реек
    • Выберите соответствующий размер стойки для установки в ИБП (см. Рис. 2).
      Направляющая занимает четыре позиции спереди и сзади стойки.
    • Затяните четыре гайки M5 зонтичного типа со стороны направляющей в сборе (см. Рис. 1).
    • Закрепите одну направляющую в сборе к передней стойке, используя один винтом с круглой головкой M5×12 и одну разжимную гайку M5. Используя две разжимные гайки M5 и два винта с круглой головкой M5×12, закрепите направляющую в сборе на задней панели стойки.
      Установка ИБП
      Рис. 2. Крепление направляющих
    • Повторите шаги 3 и 4 для другой направляющей в сборе.
    • Затяните четыре барашковые гайки посередине каждой направляющей в сборе.
    • При установке дополнительных шкафов повторите шаги с 1 по 6 для каждого набора реек.
    • Установите ИБП на ровную и устойчивую поверхность, чтобы передняя часть шкафа смотрела на вас.
    • Установите монтажные кронштейны в отверстия для винтов с каждой стороны ИБП и закрепите винтами с плоской головкой M4х8, включенные в поставку (см. Рис. 3).
      Установка ИБП
    • При установке дополнительных устройств повторите шаги 8 и 9 для каждого устройства отдельно.
    • Вставьте ИБП и любые другие дополнительные устройства в стойку.
    • Закрепите переднюю часть ИБП к стойке, используя один винт с круглой головкой M5х12 и одну гайку M5 с каждой стороны (см. Рис. 4). Установите нижний винт с каждой стороны через нижнее отверстие монтажного кронштейна и нижнее отверстие рейки. Повторите установку для любых дополнительных устройств.
    • Перейдите к следующему разделу «Подключение при монтаже в стойку».
      Установка ИБП
      Рис. 4
  2. Установка проводки при монтаже в стойку.
    • Установка ИБП, включая подключение внутренних аккумуляторных батарей ИБП.
    • Подключение любых дополнительных ВБМ.

Установка ИБП

  1. Снимите лицевую панель каждого ИБП.
    Прижмите сторону панели с ЖК-дисплеем, удерживая другую сторону, и быстро извлеките ее, затем извлеките другую сторону с дисплеем (см. Рис.5).

    Для снятия панели, смотрите рис. 5

    Установка ИБП
    Рис. 5
  2. Подключите разъем внутренней аккумуляторной батареи (см. Рис. 6).

    Подключите красный вывод к красному, плотно соедините разъем, чтобы обеспечить соответствующее соединение.

  3. Если вы устанавливаете ВБМ, см. следующий раздел «Подключение ВБМ», прежде чем продолжить установку ИБП.
    Установка ИБП
    Рис. 6. Подключение внутренних аккумуляторных батарей ИБП
  4. Снимите лицевую панель ИБП.
  5. Если вы устанавливаете программное обеспечение для управления питанием, подключите свой компьютер к одному из коммуникационных портов или дополнительной карте подключения. Для коммуникационных портов используйте соответствующий кабель.
  6. Если в стойке имеются токопроводящие элементы, требующие заземления, подключите заземляющий кабель (не входит в комплект поставки) к болту заземления. См. Раздел «Задние панели» для определения расположения болта заземления в каждой модели.
  7. Если согласно местным нормам требуется устройство аварийного отключения (разъединитель), см. раздел «Дистанционное устройство аварийного отключения» (REPO), установите переключатель REPO перед включением ИБП.
  8. Перейдите к разделу «Запуск ИБП»

Видео по ИБП ИМПУЛЬС ФРИСТАЙЛ 3000 ВА


Рекомендуем близкие по мощности ИБП популярных производителей

Мощность: 2.7 кВт
Тип ИБП:
с двойным преобразованием
Число фаз (вх/вых):
1/1
Производитель: ИМПУЛЬС
Страна производства:
(Китай)
Цена
Мощность: 2.7 кВт
Тип ИБП:
с двойным преобразованием
Число фаз (вх/вых):
1/1
Производитель: ИМПУЛЬС
Страна производства:
(Россия, Китай)
Цена

ИМПУЛЬС ФРИСТАЙЛ 3000 ВА в сравнении с другими товарами

/uploads/ibp/base/fristayl-1000-1000-new-8.jpg

48 204 руб.

/uploads/ibp/base/fristayl-1000-3000va-lfp-2019-5.jpg

по запросу

/uploads/ibp/base/sprinter-stayer11-2-3-bok-1.jpg

по запросу

Модель ИМПУЛЬС ФРИСТАЙЛ 3000 ВА ИМПУЛЬС ФРИСТАЙЛ ЛФП 3000 ВА ИМПУЛЬС СПРИНТЕР 11-3
Бренд ИМПУЛЬС ИМПУЛЬС ИМПУЛЬС
Страна производства (Китай) (Китай) (Россия, Китай)
Номинальная мощность 2.7 кВт 2.7 кВт 2.7 кВт
Входной коэффициент мощности 0.99 0.99 0.98
Входное напряжение 200/208/220/230/240 В 200/208/220/230/240 В 200/208/220/230/240 В
Диапазон входного напряжения 160-300В при нагрузке 100%-80%; 140-300В при нагрузке 80%-70%; 120-300В при нагрузке 70%-60%; 110-300В при нагрузке меньше 60% - 160-290В при полной нагрузке, 140-290В при 70%< нагрузка ≤80%, 120-290В при 60%< нагрузка ≤70%, 110-290В при нагрузке ≤60%
Диапазон входной частоты 40-70 Гц 40-70 46Гц-54Гц±0.5Гц при 50Гц или 56Гц-64Гц±0.5Гц при 60Гц, автоопределение
Искажение входного тока - - <7% при 100% нелинейной нагрузке
Выходной коэффициент мощности 0.9 0.9 0.9
Выходное напряжение 200/208/220/230/240 В 200/208/220/230/240 В 200/208/220/230/240 В
Искажение выходного напряжения - линейная нагрузка - - ≤3%
Искажение выходного напряжения - нелинейная нагрузка - ≤2 % THD с линейной нагрузкой; ≤4 % THD с нелинейной нагрузкой ≤5%
Перегрузочная способность инвертора - - <100%-150%: 30сек; > 150%: 300 мсек
Количество 12 В блоков - - 8
Тип подключаемых АКБ - литиевые 12В/9Ач*8
КПД - - ECO режим > 94%, Двойное преобразование До 90%, Работа на АКБ > 85%ECO режим > 94%, Двойное преобразование До 90%, Работа на АКБ > 85%
Габариты, ШхГхВ 440 х 86,5 х 600 мм 440х86.5х600 мм 191х470х336 мм
Вес, включая батареи 26.2 кг 18,5 кг 28 кг
Уровень шума - Менее 50 дБА на 1 метр Дб 50 Дб
Защита от перегрузки - - да
Звуковая сигнализация - - 1
Емкость встроенных АКБ 9 Ач - 9 Ач
Время переключения - 0 мсек -
Форма выходного сигнала Синусоида Чистая синусоида Синусоида
Автоматическая перезагрузка - Менее 50 дБА на 1 метр Дб 50 Дб
Влажность - 20-90 % относительной влажности при 0 40 °C (без конденсации) -
Рабочие температуры - 0°С ~ 40°С -
Гарантия 2 года 2 года 2 года
Цена 48 204 руб. по запросу по запросу
